工程与科研 ERT专业仪器 在线租赁

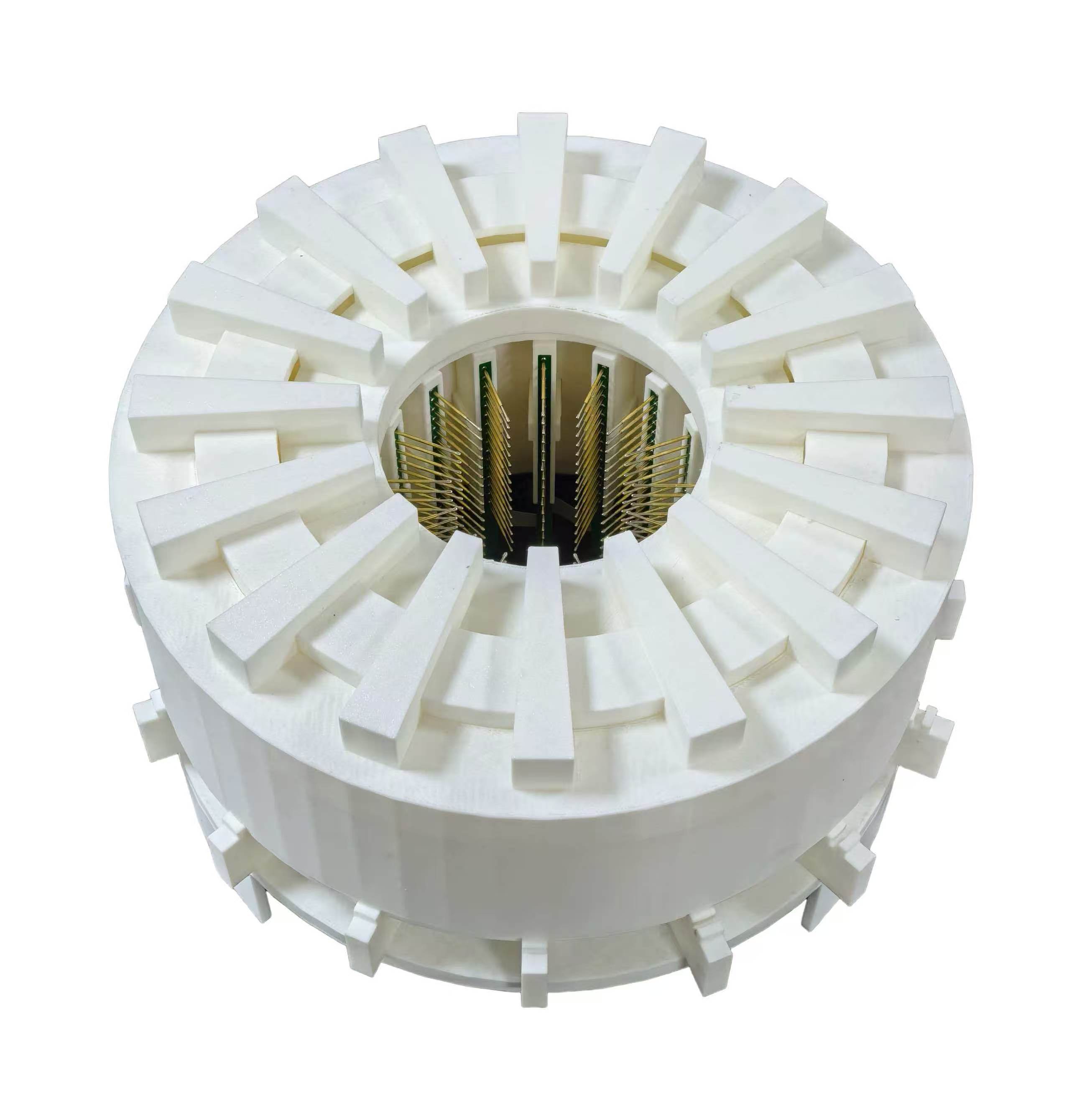

E16多截面层析扩展模块是专为电阻层析成像检测系统配套设计的模块化扩容设备，核心用于实现传统单层电阻层析成像采集设备的多维升级，可将常规单层采集的电阻层析成像采集仪，高效拓展升级为高精度多截面三维电阻层析成像采集系统，解决传统单层层析采集仅能获取平面数据、无法还原空间介质分布的技术短板。 本模块需配合电阻层析成像采集仪使用，设备最大支持16层截面同步/分时采扫，通过多截面分层采集技术，精准捕捉不同空间层面的电阻层析数据，全方位采集被测介质的空间分布信息，突破传统单层检测的维度局限。 依托多层截面高精度数据采集能力，该模块可助力系统完成三维层析数据重构，精准还原被测场域内介质的三维分布状态，大幅提升电阻层析成像检测的空间分辨率与数据完整性。设备运行稳定性强、信号采集精度高，可适配中小型实验样品的工业过程监测、流体力学研究、多相流检测、实验科研分析等多种场景，是实现电阻层析成像从二维平面检测向三维立体检测升级的核心配套设备，有效拓展了层析成像设备的检测范围与应用场景。

电阻层析成像采集仪是电阻层析成像检测系统的核心主控采集设备，是实现介质电阻率信号采集、数据传输与成像驱动的基础核心单元，可独立完成单层截面电阻层析数据采集工作，搭配E16多截面层析扩展模块可升级为16层多截面三维采集系统，彻底解决传统检测设备采集维度单一、空间数据缺失、无法立体溯源的技术问题。 本采集仪为配套层析成像系统专属研发，采用高精度多通道信号采集架构，集成激励采集选通、微弱信号放大、高频滤波、高速数据采样等功能，抗干扰能力强、采集精度高、运行稳定性优异。设备可精准捕捉被测试样电阻率分布变化信号，动态采集、解析、传输层析原始数据，为二维切片成像、三维模型重构提供完整、可靠的数据支撑。 设备兼容性强、适配度广，可无缝对接E16多截面层析扩展模块、配套成像软件及常规试验试样，适配煤样、岩样、土样、水样等多种导电试样的静态检测与动态过程监测。作为整套电阻层析成像系统的核心主机设备，可全面满足科研试验、教学演示、多相流检测、试样损伤演化监测等各类场景使用需求，是实现二维平面成像与三维立体层析检测的核心基础设备。
