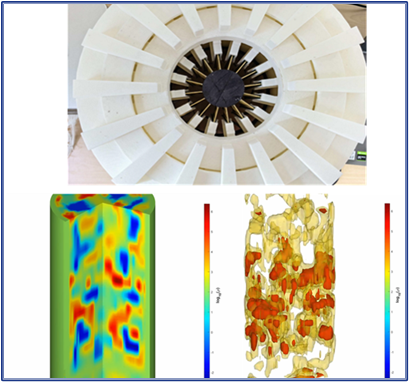

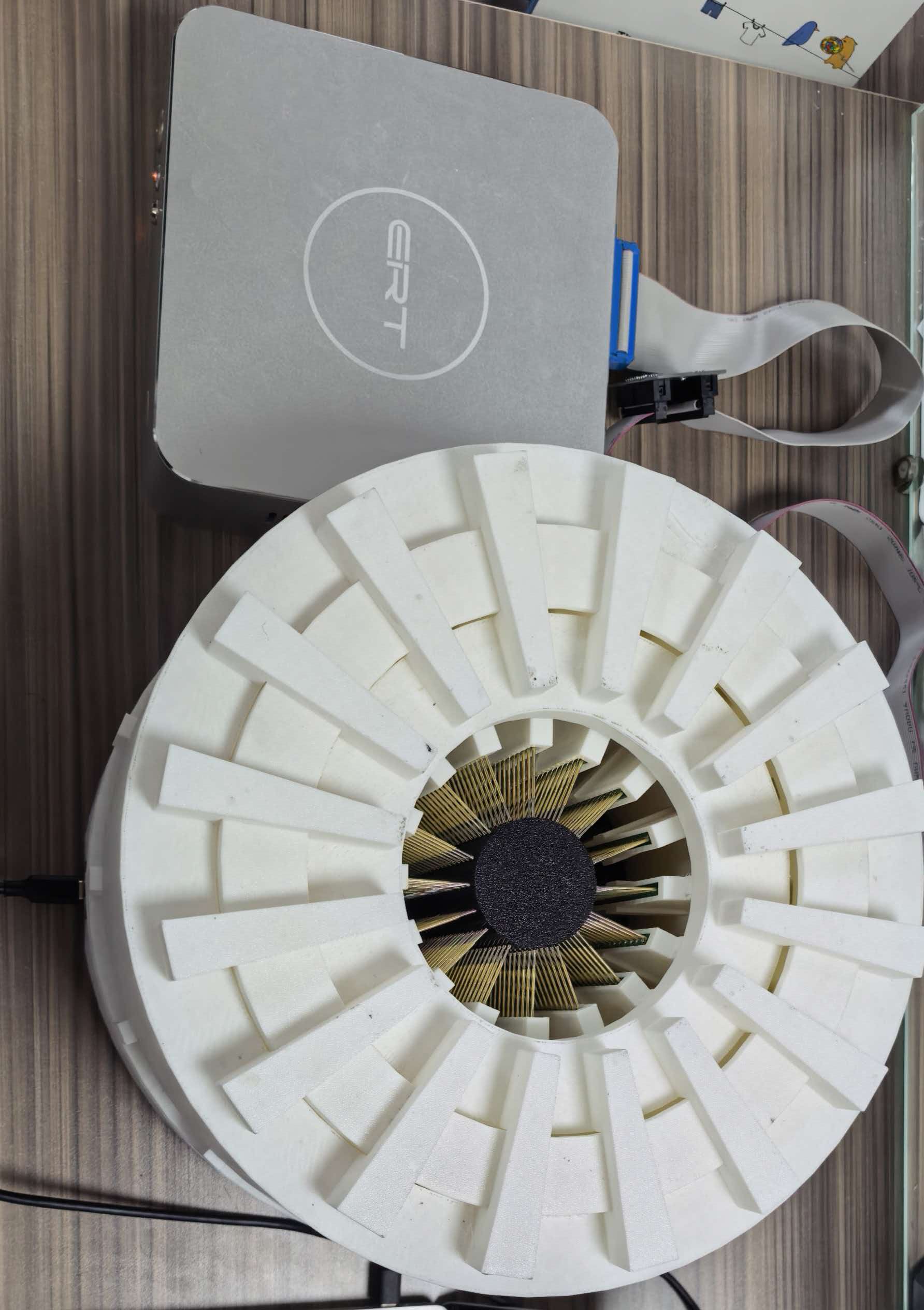

E16多截面层析扩展模块是专为电阻层析成像检测系统配套设计的模块化扩容设备，核心用于实现传统单层电阻层析成像采集设备的多维升级，可将常规单层采集的电阻层析成像采集仪，高效拓展升级为高精度多截面三维电阻层析成像采集系统，解决传统单层层析采集仅能获取平面数据、无法还原空间介质分布的技术短板。 本模块需配合电阻层析成像采集仪使用，设备最大支持16层截面同步/分时采扫，通过多截面分层采集技术，精准捕捉不同空间层面的电阻层析数据，全方位采集被测介质的空间分布信息，突破传统单层检测的维度局限。 依托多层截面高精度数据采集能力，该模块可助力系统完成三维层析数据重构，精准还原被测场域内介质的三维分布状态，大幅提升电阻层析成像检测的空间分辨率与数据完整性。设备运行稳定性强、信号采集精度高，可适配中小型实验样品的工业过程监测、流体力学研究、多相流检测、实验科研分析等多种场景，是实现电阻层析成像从二维平面检测向三维立体检测升级的核心配套设备，有效拓展了层析成像设备的检测范围与应用场景。
支付押金后即可下单；符合条件的用户可申请芝麻信用免押。
订单支付押金后生效，归还检测无异常后按规则退还押金。
Product overview
E16多截面层析扩展模块是专为电阻层析成像检测系统配套设计的模块化扩容设备，核心用于实现传统单层电阻层析成像采集设备的多维升级，可将常规单层采集的电阻层析成像采集仪，高效拓展升级为高精度多截面三维电阻层析成像采集系统，解决传统单层层析采集仅能获取平面数据、无法还原空间介质分布的技术短板。 本模块需配合电阻层析成像采集仪使用，设备最大支持16层截面同步/分时采扫，通过多截面分层采集技术，精准捕捉不同空间层面的电阻层析数据，全方位采集被测介质的空间分布信息，突破传统单层检测的维度局限。 依托多层截面高精度数据采集能力，该模块可助力系统完成三维层析数据重构，精准还原被测场域内介质的三维分布状态，大幅提升电阻层析成像检测的空间分辨率与数据完整性。设备运行稳定性强、信号采集精度高，可适配中小型实验样品的工业过程监测、流体力学研究、多相流检测、实验科研分析等多种场景，是实现电阻层析成像从二维平面检测向三维立体检测升级的核心配套设备，有效拓展了层析成像设备的检测范围与应用场景。
Specifications
技术参数与随设备提供的配置分别展示，便于逐项核对。
成像原理：电阻率层析成像（ERT） 适用对象：可导电或具备电阻率响应的中小型试样。 测量方式：多电极激励与电位采集。 数据类型：多通道电阻率测量数据。 成像内容：试样内部电阻率空间分布动态变化。 显示方式：二维层析切片、三维可视化结果。 系统组成：多截面层析扩展模块、电阻层析成像采集仪（同平台下单）、成像采集软件、成像分析软件。 工作模式：动态过程监测。 数据输出：电阻层析成像采集仪采集数据、层析成像过程及结果图像、任一截面电阻率分布数据、任一部分平均电导率曲线。 连接方式：有线连接（PC连接）、无线连接（充电宝供电）。 适用场景：室内普通试样试验、试样加载破坏试验、试样渗流试验及科研教学实验等。 具体电极数量、采样频率、测量范围、成像分辨率和适用试样尺寸以实际交付配置为准。
1. 多截面层析扩展模块 × 1 2. 电阻层析成像采集仪 × 1（同平台下单） 3. 电阻率层析成像采集软件 × 1 4. 电阻率层析成像与分析软件 × 1 套 5. 数据通信排线 × 1 套 6. 电源适配供电线缆 × 1 套 7. 阻抗测量探针× 1 套（选配） 8. 散料及液体夹持套筒× 1 套（选配） 实际配件数量及规格以租赁发货清单为准；试验加载设备、试样及图中笔记本电脑、散料及液体夹持套筒默认不包含在租赁设备内，另有约定的除外。
Usage guide
先确认适用条件，再按照教程完成连接、采集与设备整理。

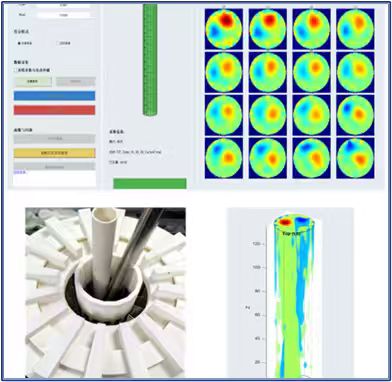

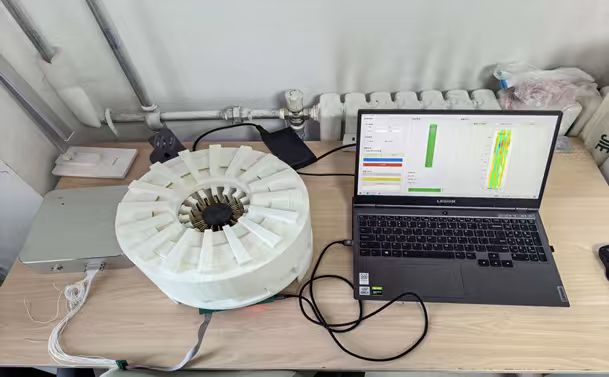

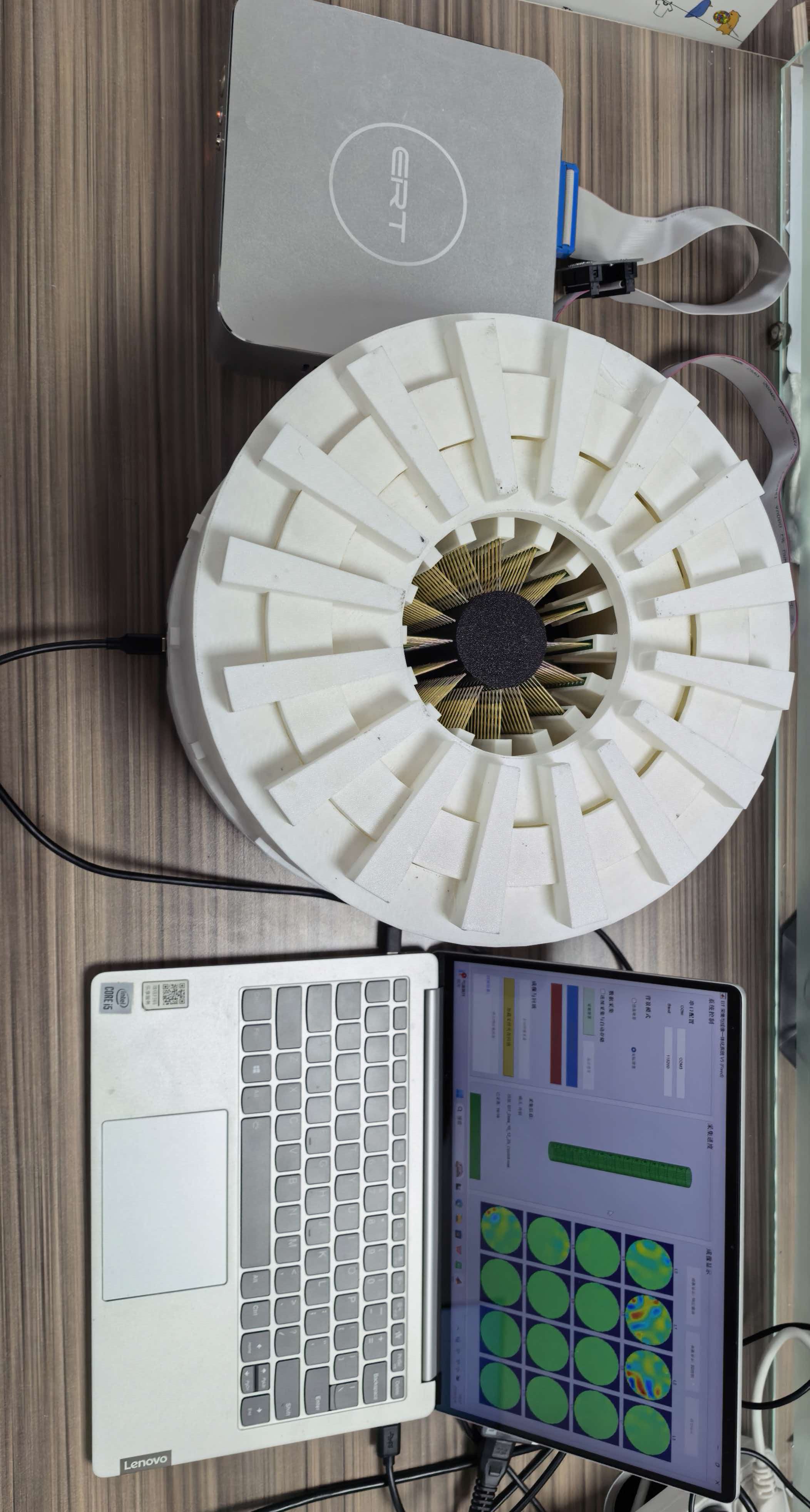

1. 到货后按照发货清单检查设备与配件。 2. 根据试验方案准备尺寸适配的中小型试样，并对试样表面进行必要处理。 3. 将试样放入多截面层析扩展模块，调整位置，使试样与各测量电极保持稳定、均匀接触。 4. 按设备接口标识连接各通信排线、多截面层析扩展模块、电源线或充电宝（自备）、电阻层析成像采集仪（同平台下单）及个人计算机（自备）。 5. 接通设备电源，启动成像采集软件，完成设备通信检查、初始参数设置。 6. 根据试验需要采集试样初始状态数据并进行基准成像。 7. 开展加载、渗流或其他同步试验条件，同时进行连续数据采集监测。 8. 在采集软件中查看二维层析切片、三维成像结果，分析试样内部电阻率空间分布及其变化过程。 9. 试验结束后停止采集（自动保存数据），按顺序关闭软件及设备电源。 10. 将采集数据导入到分析软件中读取做进一步分析（包括动态过程探查、任一截面过程分析、对数处理分析、内部结构信息提取、任一部分平均电导率曲线等功能），或自行处理原始数据。 11. 拆除试样后清理电极接触区域及夹持装置，整理线缆并妥善包装设备。 首次使用前建议接受远程操作指导。具体接线方式、参数设置及数据解释应以随设备提供的操作说明为准。
受试样品需满足： 1. 具有一定导电性，绝缘材料及导电性过强的金属材料本款不适用。 2. 符合夹持尺寸及形状要求，通常圆柱型试样需满足直径40-80mm，高大于100mm，表面无特异性凹凸孔洞；方型试样需确定准确边长尺寸（通常为50mm），高大于100mm，表面无特异性凹凸孔洞。 3. 试样材质可为煤样、岩样、土样、水样等，试样状态可为固体试样、液体试样、固液混合试样、散料固体试样等；如不能直接夹持，请提前联系，我司可以有偿设计和制作盛放套筒。 适用场景： 1. 样品内部电阻率分布变化研究。 2. 样品加载及破坏过程动态电阻率分布监测。 3. 样品裂隙发育和内部异常区域引起的电阻率分布变化研究。 4. 样品含水、渗流等条件下的电阻率分布响应试验。 5. 涉及需要展现和监测电阻率分布变化的各领域科研教学场景。 6. 电阻率层析成像算法验证与试验数据采集。 使用条件： 1. 在室内、干燥且供电稳定的试验环境中使用。 2. 试样尺寸应与夹持装置和电极阵列适配。 3. 试样表面应满足电极稳定接触要求。 4. 使用人员应具备基本的实验操作、电学测量及成像数据分析能力。 5. 与压力试验机或渗流装置联合使用时，应提前确认空间尺寸、线缆布置及接口兼容性。 6. 正式试验前应完成设备连接检查、接触状态检查和初始数据采集。 7. 成像结果受试样性质、电极接触状态、测量参数及反演方法影响，应结合具体试验条件进行分析。
Fees and rules
下单前请分别查看租赁、计费和赔付规则。
1. 本设备按天计费，30天为一个租赁周期；不足一个周期的，按一个周期计算。 2. 租赁日期以订单约定的起租日期和预计归还日期为准。 3. 承租方收到设备后应及时核对设备外观、数量及配件，并完成通电检查；发现异常应及时联系平台。 4. 设备仅限用于约定的科研、教学及煤岩试验，不得擅自拆机、改装、转租或用于其他高风险用途。 5. 如需续租，应在原定归还日期前提交申请，并以平台审核及库存安排结果为准。 6. 租赁结束后，承租方应清洁设备、整理线缆，并按照原包装及发货清单寄回。 7. 归还后由平台进行设备和配件检测，检测完成后办理订单结算。 8. 具体起租、续租、归还及结算规则以订单页面和双方确认内容为准。
1. 设备租金按照后台展示的日租金、实际计费周期及订单约定计算。 2. 用户可根据订单页面申请芝麻信用免押；是否免押及免押额度以信用评估结果为准。 3. 未通过免押评估或免押额度不足时，应按照订单提示支付相应押金或差额。 4. 往返物流费、运输保险费及特殊包装费用按照订单约定承担。 5. 现场安装、上门调试、专项试验方案设计、数据反演分析及技术报告默认不包含在基础租金内，如有需要可另行协商。 6. 租赁期间产生的耗材、试样、电极接触材料及第三方试验设备费用由承租方承担。 7. 订单结算完成后，可按照实际支付金额申请开具发票。
1. 正常规范使用产生的合理损耗不另行收费。 2. 因擅自拆机、改装、错误接线、进水、跌落、过压供电或未按说明操作造成设备损坏的，承租方应承担检测及维修费用。 3. 设备、及其配件发生遗失、缺失或无法修复时，按照实际维修费用或相应设备及配件价值赔付。 4. 因包装不当导致返程运输损坏的，按照责任认定结果承担相应费用。 5. 超过约定归还日期且未完成续租的，按照平台逾期规则收取相应费用。 6. 设备归还后由平台完成检测；如存在异常，将提供检测结果、损坏说明及费用明细。 7. 具体赔付金额以设备检测结果、维修报价及订单约定为准。
